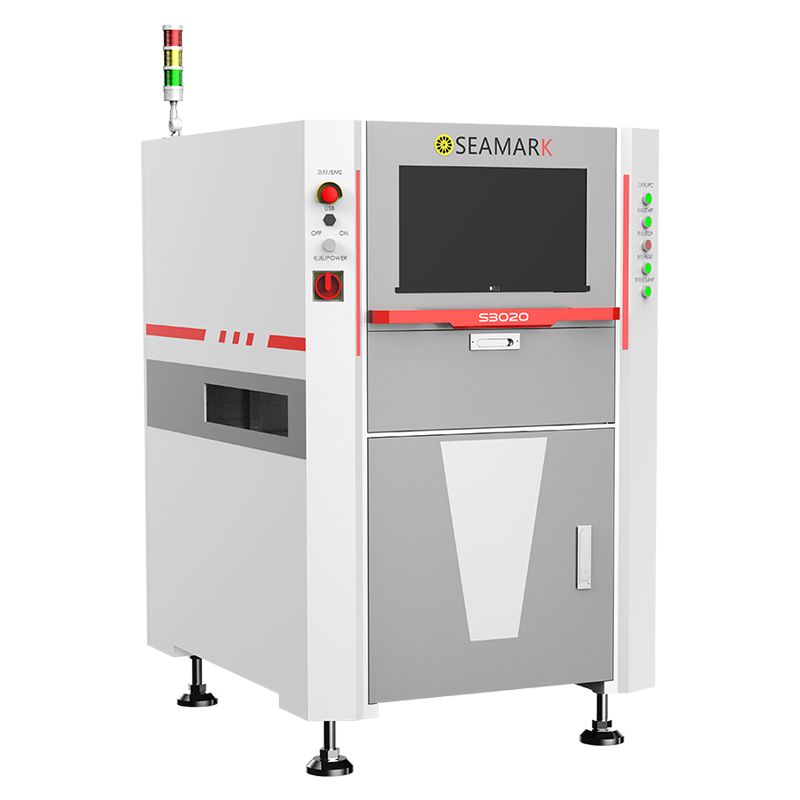

S3020 2D自动光学检测设备

产品介绍

PRODUCT INTRODUCTION

主要采用预先编程对SMT炉前炉后贴片的状态进行自动光学检查的设备,该设备搭载了多角度RGB光源,采用了高分辨率工业相机和远心镜头,高清晰度成像画质,同时实现了高速检查。S3020 2D在线自动光学检查设备可检查SMT电路板的缺陷:缺件、偏移、反向、浮高、侧立、立碑、焊点不良、锡珠、氧化污染、异物、划伤等。

产品特点

PRODUCT FEATURES
  • 1200万像素
    1200万像素高解析度工业相机(可选2500万像素),高清晰度成像画质,实现高速检查
  • 可对接MES系统
    可根据工厂需求对接集成MES系统
  • 多角度RGB光源
    RGB三色高亮度光源技术,准确还原焊锡真实的状态,实现稳定检查,减少产品不良的漏失
  • 离线编程
    支持离线编程,程式制作调试不影响产线作业

产品参数

SPECIFICATION
型号 S3020
视觉系统 成像 12MP工业相机 (25MP可选)
分辨率 5μm/10μm/15μm
检测速度 0.3S/FOV
照明 RGB LED
硬件 电源 200V-230V AC 50/60Hz
功率 2.2KW
气压 0.4-0.6MPa
重量 1000KG
设备尺寸 1000mm(L)*1270mm(W)*1630mm(H)
检查规格 基板尺寸 510*480mm
基板厚度 0.4-6mm
板边尺寸 3mm
上下过板高度 45mm
轨道高度 900±50mm
选配功能 辅助功能 远程集中复判、条码读取、OCR识别
检查项目 缺陷检测 缺件、偏移、反向、侧立、立碑、焊点不良、 锡珠、氧化污染、异物、划伤等
